Лаборатория высоковольтных испытаний кабеля из сшитого полиэтилена. Испытание высоковольтного оборудования

ЛВИ предназначена для проведения испытаний высоковольтного  оборудования подстанций и силовых электрических кабелей, а также для определения места повреждения кабеля с использованием оборудования предварительной и точной локализации. Наличие высоковольтного переключателя рода работ и нескольких ступеней защиты обеспечивает безопасную и удобную эксплуатацию лабораторий.

Лаборатории высоковольтных испытаний позволяет, определять  места повреждений в кабелях с использованием оборудования и точной локализации, выполнять испытания электрооборудования подстанций и силовых электрических кабелей.
Лаборатория может иметь различное функциональное назначение, которое определяет модификацию ЛВИ. Кроме этого на модификацию влияет основное  оборудование, которое установлено в Лаборатории Высоковольтных Испытаний.

Высоковольтные измерения

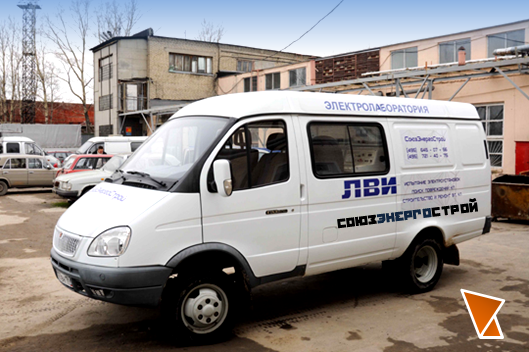

Высоковольтные измерения проводятся при помощи специальной передвижной лаборатории. Обычно такие лаборатории монтируются на базе автомобилей, которые быстро доберутся на любой объект, указанный заказчиком.

Лаборатория позволяет проводить высоковольтные измерения, испытывать распределительные устройства и оборудования подстанций, силовые кабельные линии, а также определять места повреждения в силовых кабелях. Помогают в этой работе приборы предварительной и точной локализаций.

Наша компания имеет все необходимые средства для того, чтобы проводить измерения любой сложности и на любых объектах. Наши специалисты, знания которых закреплены ещё и опытом работы, осуществляют следующие высоковольтные измерения: высоковольтные испытания кабеля повышенным переменным напряжением и выпрямленным повышенным напряжением с контролем тока утечки, прожигание повреждённой изоляции, измерение сопротивления изоляции.
Также мы берёмся за выполнение следующих видов услуг: определение точного места повреждения кабелей, определение трассы кабельной линии и места её повреждения при помощи индукционного метода, проведение низковольтного измерения параметров силового трансформатора и измерение сопротивления постоянному току.

Лаборатория позволяет проводить измерения, а также многие иные испытания и измерения ЛЭП, трансформаторных подстанций, электрооборудования. В частности, возможно проведение следующих видов работ: протокол испытания кабеля изоляции при помощи постоянного тока с измерением точки утечки, поиск поврежденных участков кабелей благодаря мостовому, акустическому, индукционному или безразрывному методам, проведение измерения обмоток, заземляющего устройства, сопротивления изоляции.
Высоковольтная ЛВИ обычно состоит из двух отсеков. В одном из них находится обслуживающий персонал и пульт управления, а во втором - всё необходимое оборудование (техническое обслуживание трансформаторов, кабельные барабаны, мегаомметры, аварийные наборы, измерители и проч.). По желанию клиента, мы можем доукомплектовать станцию нужным оборудованием или приборами для проведения каких-либо конкретных работ.

Наши специалисты проведут весь комплекс работ с высокой точностью и устранят любые неполадки в работе систем.

 Мобильная ЛВИ(Лаборатория высоковольтных испытаний) в Москве, проводит испытания кабеля из сшитого полиэтилена и испытания высоковольтного оборудования.

• Переменным напряжением до 50 кВ при наибольшем токе 100 мА вводов, изоляторов, а также ограничителей перенапряжения с контролем тока проводимости в диапазоне 1 мА, 10 мА, 100 мА - блок БВИ-100М
• Постоянным напряжением до 60 кВпри наибольшем токе 100 мА разрядники, кабельные линии и др. объекты с контролем тока утечки в диапазонах 0,1 мА, 1 мА, 10 мА - блок БВИ-100М и испытательная установка ИМ-60, позволяющая производить испытания от аккумулятора автомашины.

Поиск мест повреждений кабеля:

• Определение расстояния до места повреждения- предварительная локализация места повреждения кабеля производится генератором высоковольтных импульсов (ГВИ-2000М) и рефлектометром.
• Прожиг дефектной изоляции – преобразование высокоомных или заплывающих повреждений силовых кабелей 0,4 – 35 кВ в низкоомные.
• Определение места повреждения индукционным методом –точную локализацию места повреждения позволяет произвести комплекс «СТАЛКЕР-75-04» совместно с рефлектометром.
• Определение места повреждения акустическим  методом – точную локализацию места повреждения позволяет произвести ГВИ-2000Мсовместно с приемником АР-01

Измерения:

Низковольтные измерения и испытания производятся блоком низковольтных измерений (БНИ-М) с применением внешних приборов.
• Измерение коэффициента трансформации,
• Измерение тока (Iх.х) и потерь (Рх.х) холостого хода на малом напряжении,
• Измерение сопротивления короткого замыкания (Zк),
• Измерение сопротивления мостовым методом,
• Измерение сопротивления изоляции,
• Измерение сопротивления заземления,
• Измерение тока в проводнике,
• Общие низковольтные измерения сопротивления, тока и напряжения.

Электробезопасность на передвижной лаборатории высоковольтных испытаний:

• Мониторинг потенциала на шасси (отключение при возникновении потенциала свыше 24 В),
• Мониторинг сопротивления заземления оборудования (отключение при возникновении сопротивления более 25 Ом),
• Контроль дверей высоковольтного отсека (отключение при открытых дверях),
• Ручное аварийное отключение,
• Автоматическое принудительное заземление высоковольтных испытательных установок и подключение к ним объектов испытания после завершения испытаний и в аварийных случаях,
• Наличие устройства видимого разрыва подающего напряжение,
• Подача звукового и светового сигнала при включении лаборатории.
